Czy 10 kN/m² wystarczy? Modułowe Miejsca Doraźnego Schronienia a realia zagruzowania

Prawdziwe bezpieczeństwo w sytuacjach zagrożenia wymaga twardych dowodów inżynierskich, a nie wyłącznie spełniania minimalnych norm formalnych. Wejście w życie przepisów MSWiA w sprawie Miejsc Doraźnego Schronienia (MDS) wyznaczyło standardy ochrony ludności w Polsce. Jednym z kluczowych wymogów prawnych jest odporność stropu schronu na obciążenie zagruzowaniem wynoszące co najmniej 10 kN/m².

W prostym przełożeniu oznacza to, że każdy metr kwadratowy stropu musi wytrzymać stały nacisk co najmniej 1 tony gruzu.

Pojawia się jednak zasadnicze pytanie: czy wymóg 10 kN/m² wystarczy w momencie rzeczywistej katastrofy? Gdy budynek zawala się gwałtownie, tony elementów konstrukcyjnych uderzają w strop z ogromnymną siłą. Zespół bezpieczneschrony.eu postanowił poddać swoje prefabrykowane moduły symulacjom komputerowym, aby zweryfikować zachowanie schronu pod wpływem niszczycielskich sił dynamicznych

Czy piwnica w szkole lub przedszkolu wytrzyma zawalenie budynku?

Wielu zarządców obiektów publicznych, dyrektorów szkół i przedstawicieli samorządów zakłada, że najprostszym schronieniem w razie kryzysu jest szkolna lub przedszkolna piwnica. Rzeczywistość sprawdzana podczas audytów często bywa inna.

Na ten problem wielokrotnie zwraca uwagę członek zespołu bezpieczneschrony.eu mgr inż. arch. Emilia Kuhn-Ciupa – Rzeczoznawca budowlany, biegły sądowy w specjalności obrony cywilnej. Z wizji lokalnych prowadzonych w budynkach użyteczności publicznej wyłaniają się powtarzające się wady często dyskwalifikujące stare pomieszczenia, obiekty:

• Brak dokumentacji budowlanej: W starszych obiektach zazwyczaj brak jest projektów archiwalnych, co uniemożliwia rzetelne obliczenie wytrzymałości stropu na obciążenie gruzem.
• Widoczne uszkodzenia: Pęknięcia i rysy na stropach, spękane ściany nośne oraz wieloletnie zawilgocenia drastycznie obniżają wytrzymałość konstrukcji.
• Zagrożenia wentylacyjne i ewakuacyjne: Zła wentylacja, zaniżona wysokość pomieszczeń, brak oświetlenia awaryjnego oraz pojedyncze, wąskie wyjścia sprawiają, że w przypadku zasypania drzwi wejściowych piwnica staje się śmiertelną pułapką bez dopływu świeżego powietrza.

Wnioski są jednoznaczne: zaadaptowanie piwnicy „na oko”, bez kompleksowych obliczeń odporności dynamicznej, nie daje gwarancji, że strop nie zawali się na ludzi.

Prefabrykowana technologia modułowa bezpieczneschrony.eu

W odpowiedzi na niepewny stan obecnych obiektów, zespół bezpieczneschrony.eu wdrożył do produkcji powtarzalne, prefabrykowane moduły żelbetowe. Konstrukcja ta łączy wysoką odporność z funkcjonalnością obiektów modułowych

• Błyskawiczny montaż (1–2 dni): Elementy powstają w kontrolowanych warunkach fabrycznych, co gwarantuje stałą jakość betonu i zbrojenia. Na dostarczanej przez nas płycie fundamentowej gotowy schron montuje się w zaledwie 24 do 48 godzin.
• Możliwość demontażu i przeniesienia: Dzięki zastosowaniu atestowanych połączeń śrubowych moduły można w razie zmiany potrzeb bez problemu rozkręcić, przewieźć zwykłym transportem kołowym i zmontować w innym miejscu.
• Zbrojenie hybrydowe: Zastosowanie podwójnej siatki stalowej w połączeniu ze specjalnymi włóknami kompozytowymi zabezpiecza beton przed kruszeniem pod wpływem nagłych wstrząsów.
• Koncepcja podwójnego zastosowania (Dual-Use): Obiekt nie musi stać pusty w czasie pokoju – idealnie sprawdza się jako bezpieczny magazyn, archiwum lub zaplecze techniczne, a w chwili zagrożenia natychmiast pełni funkcję schronienia.
• Rozproszenie w terenie: Zamiast budować jeden odległy schron, mniejsze moduły można rozstawić bezpośrednio przy obiektach oświatowych, osiedlach czy urzędach, co drastycznie skraca czas potrzebny na ucieczkę przed zagrożeniem.

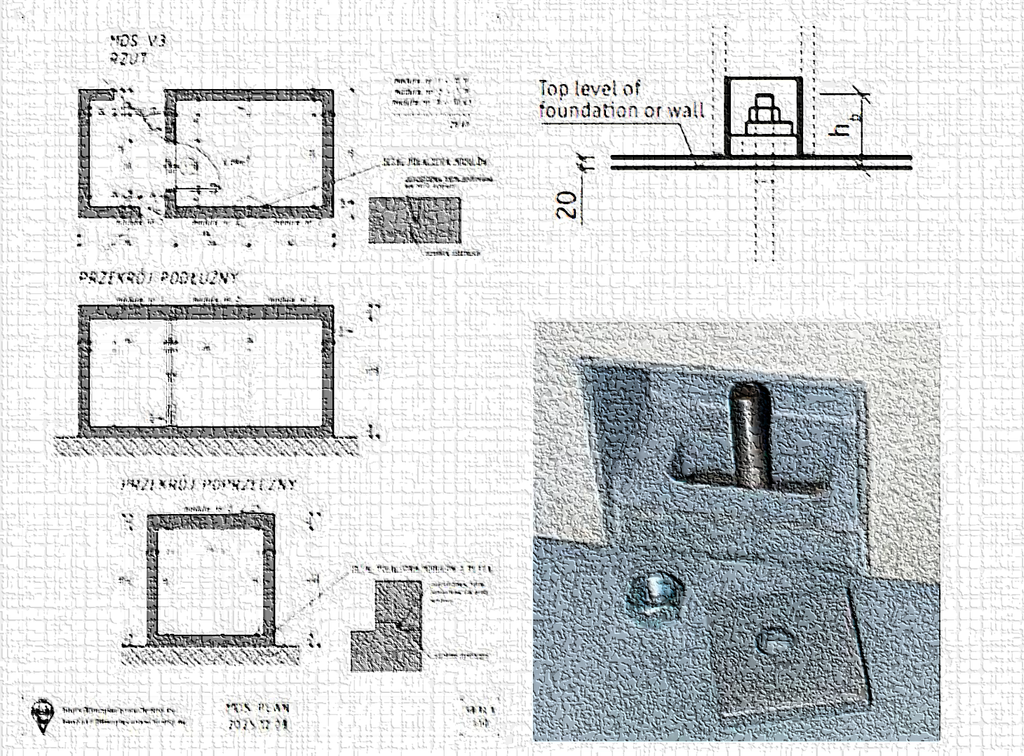

Rys. 1. Geometria 3-modułowego schronu MDS V3, przekroje konstrukcyjne oraz detal atestowanych złączy śrubowych gwarantujących mobilność.

Komputerowy model konstrukcji schronu

Aby upewnić się, że prefabrykat spełnia najwyższe standardy bezpieczeństwa, konstrukcję odwzorowano w zaawansowanym środowisku symulacyjnym. Model schronu został podzielony na siatkę liczącą ponad 300 000 połączonych ze sobą punktów obliczeniowych, co pozwoliło dokładnie sprawdzić zachowanie każdego fragmentu ścian, stropu oraz stalowego zbrojenia pod wpływem uderzenia.

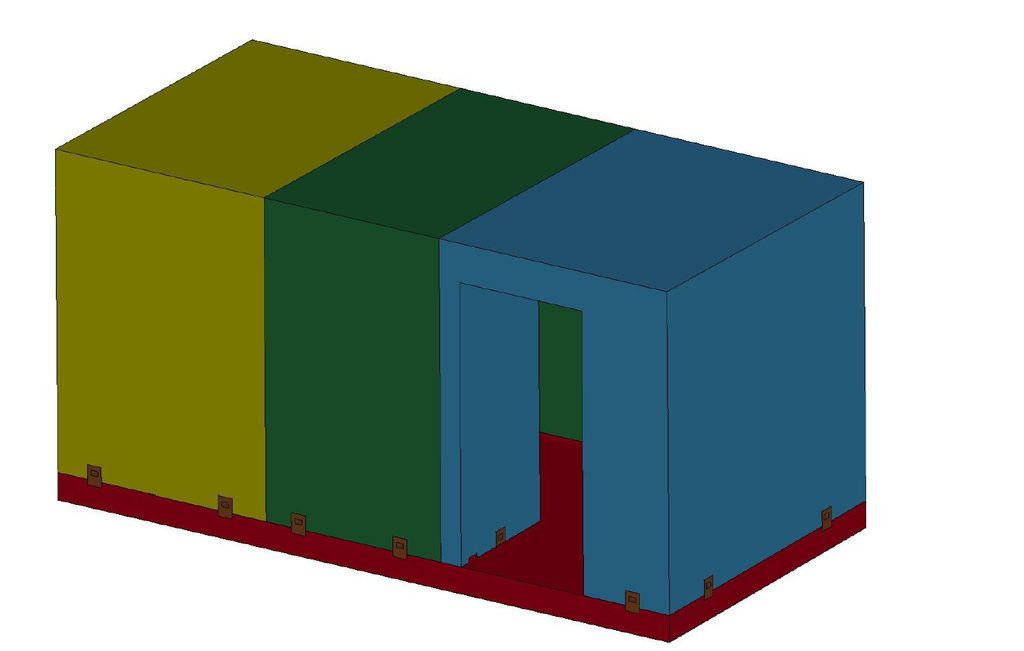

Rys. 2. Trójwymiarowy model obliczeniowy prefabrykowanego schronu modułowego (widok z prawej strony).

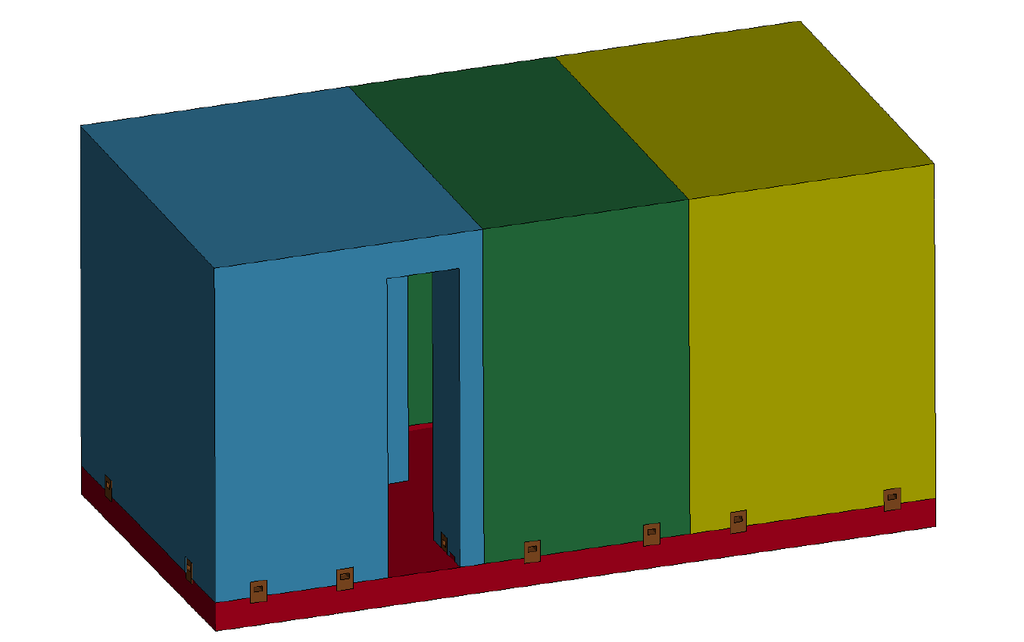

Rys. 3. Model konstrukcji schronu z widocznym otworem wejściowym.

Statyka a uderzenie dynamiczne: Co pokazały symulacje?

Przepisy budowlane najczęściej określają nacisk gruzu jako obciążenie statyczne – tak jakby gruzowisko zostało równomiernie i powoli usypane na dachu. W trakcie ataku lub katastrofy budowlanej mamy jednak do czynienia z uderzeniem głównie dynamicznym – zawalające się piętra uderzają w dach z ogromną energią kinetyczną, potęgowaną falą uderzeniową.

W symulacjach sprawdzono odporność schronu na dwa warianty uderzenia:

Próba 1: Uderzenie dynamiczne 5-krotnie większe od normy ministerialnej

W pierwszym kroku na konstrukcję zadano gwałtowne uderzenie odpowiadające 5-krotności podstawowej normy MSWiA.

• Wynik: Schron zniósł obciążenie całkowicie bez uszkodzeń. Siły rozłożyły się łagodnie po całej bryle, a w strukturze betonu nie powstały żadne pęknięcia ani zarysowania. Konstrukcja zachowała 100% nośności.

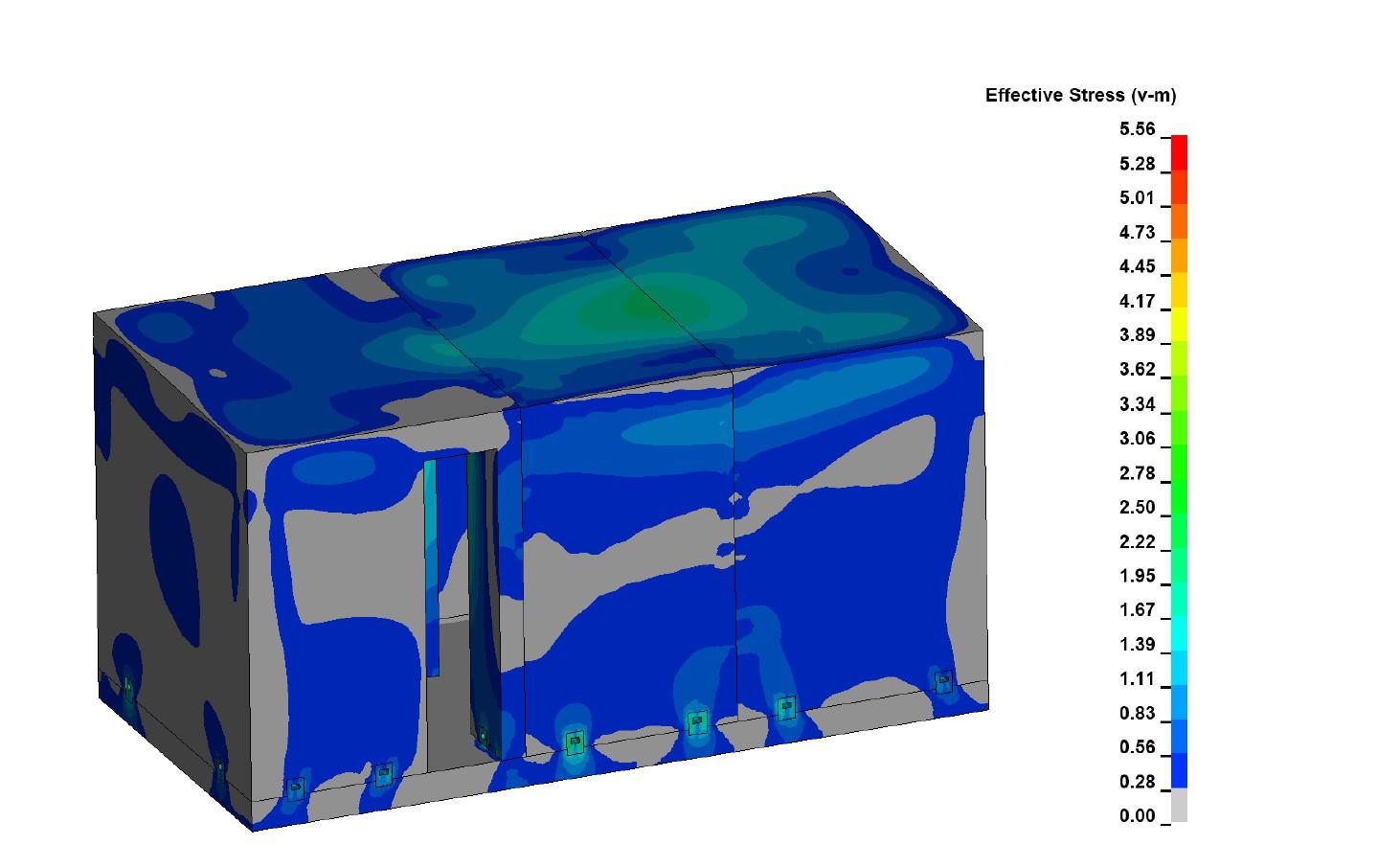

Rys. 4. Bezpieczny rozkład naprężeń w konstrukcji pod wpływem uderzenia dynamicznego 5-krotnie przekraczającego normę (przewaga barwy niebieskiej i szarej oznacza brak ryzyka uszkodzenia).

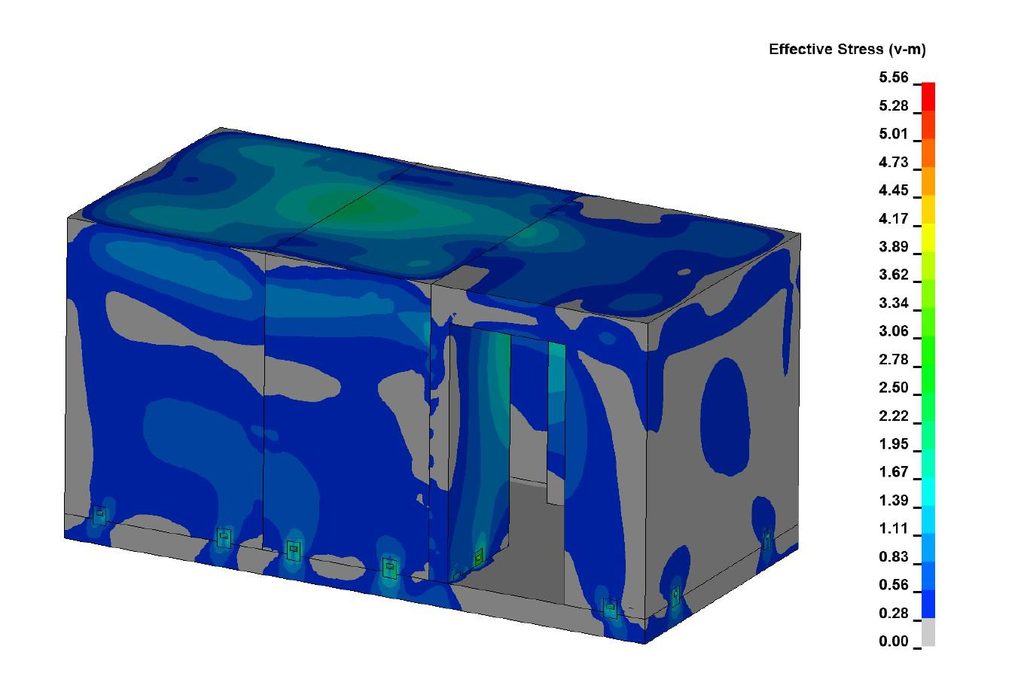

Rys. 5. Zachowanie strefy drzwiowej schronu przy uderzeniu 5-krotnością normy – narożniki wejścia pozostają w pełni nienaruszone.

Próba 2: Uderzenie skrajne – 10-krotnie większe od normy (nacisk 40 kondygnacji)

W kolejnym kroku obciążenie dynamiczne zwiększono do 10-krotności wymogu podstawowego. Taka siła odpowiada uderzeniu gruzu przy gwałtownym zawaleniu się aż 40-piętrowego wieżowca (obiektu o skali znanych katowickich „kukurydz”)!

• Wynik: Nawet przy tak ekstremalnym uderzeniu cała bryła schronu zachowała swoją spójność i nie uległa zniszczeniu. Odkształcenia betonu pojawiły się wyłącznie w niewielkim, lokalnym punkcie na styku modułów stropu. Oznacza to, że schron nie zapadł się do środka, a ukrywający się w nim ludzie zachowali bezpieczną przestrzeń do przeżycia.

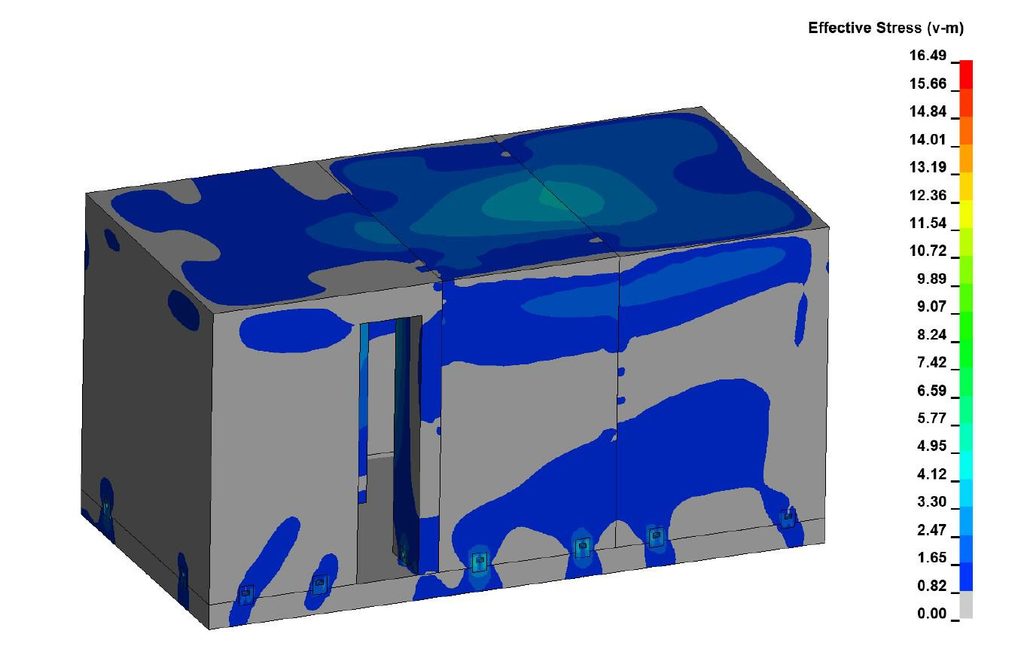

Rys. 6. Praca konstrukcji pod wpływem uderzenia gruzu z 40-piętrowego budynku (10-krotność normy bazowej).

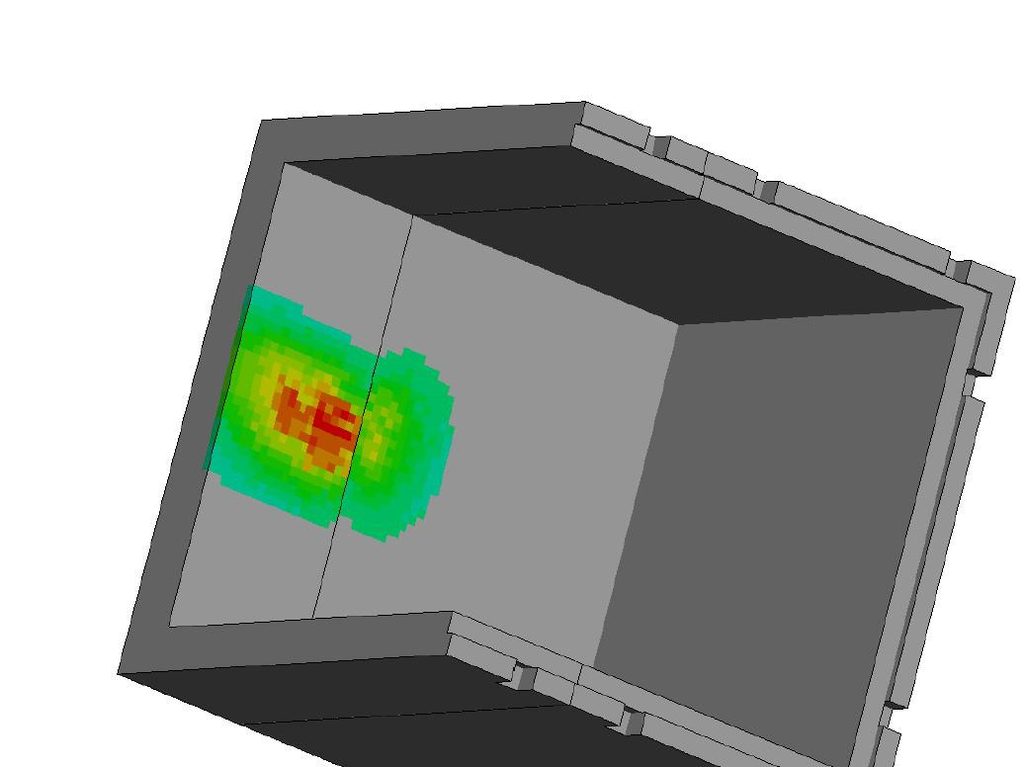

Rys. 7. Widok stropu od wewnątrz: kolor czerwony wskazuje jedynie punktowe, lokalne wytężenie materiału na łączeniu modułów – konstrukcja dachu pozostała w całości.

Bezpieczeństwo potwierdzone faktami – oferta bezpieczneschrony.eu

Minimalny wymóg 10 kN/m² jest ważnym krokiem w przepisach, ale dopiero zwielokrotniona odporność i uwzględnienie uderzenia dynamicznego dają pełną gwarancję bezpieczeństwa.

Zespół bezpieczneschrony.eu oferuje samorządom, instytucjom publicznym, szkołom oraz inwestorom prywatnym pełne wsparcie:

1. Ekspercki audyt budowlany istniejących piwnic: Zespół rzeczoznawców pod kierownictwem mgr inż. arch. Emilii Kuhn-Ciupy przeprowadzi pełną weryfikację obiektów pod kątem, między innymi, wymogów MSWiA, sprawdzając realny stan techniczny stropów, wentylacji i wyjść ewakuacyjnych.
2. Dostawa i montaż prefabrykowanych schronów modułowych: W przypadku braku odpowiednich piwnic dostarczamy i montujemy przebadane moduły żelbetowe, dopasowując układ i parametry techniczne do warunków konkretnej działki w 1–2 dni,
3. Pozwolenie na budowę i inne dokumenty: wykonamy projekty, uzyskamy pozwolenie na budowę, dostarczymy niezbędną dokumentację dla zapewnienia realizacji zadania.

Postaw na przebadane rozwiązania oparte na twardych danych inżynierskich.
